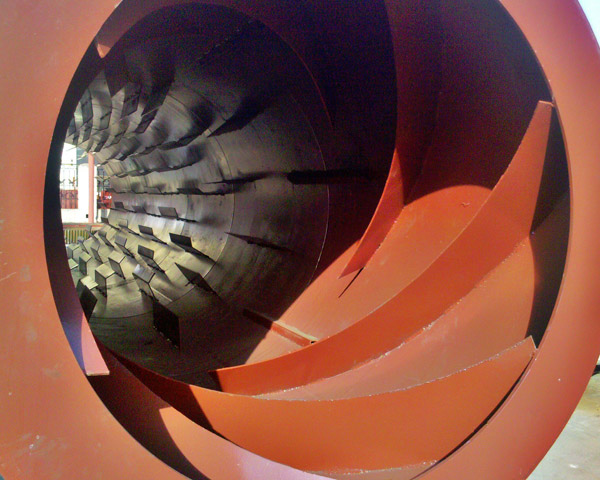

回转式烘干机主要由回转体、挡料板、传动装置、支承装置等部件组成。其工作原理：利用摆布合理，角度交替变更均布于筒体内的扬料板，把含水物料抛洒在旋转的筒体内，经热气流把水份从物料中分泌出来，变成水蒸气排放于大气中而进行干燥。 回转式烘干机（回转烘干窑）应用于矿渣、粘土、石灰石等物料的烘干，主要用于水泥、化工、冶金、建材等行业。具有烘干能力大，运转平衡，能耗低，操作方便，产量高等优点。 规格mModel 直径mmDiameter 长度mmLength 产量t/hCapacity 转速r/minSpeed 倾斜度%Inclineddegree 电动机Motor 减速器 重量tWeight 型号Model 功率kwPower 型号Model Ф1.5×12 Ф1500 12000 6-9 1.4-7 5 YCT-225-4B 15 JZQ500 18.6 Ф1.5×14 Ф1500 14000 7-10 1.4-7 5 YCT-225-4B 15 JZQ650 17.9 Ф1.6×14 Ф1600 14000 8-11 1.4-7 5 YCT-225-4B 15 JZQ650 18.6 Ф1.8×14 Ф1800 14000 9-13 3.5-6.5 5 YCT-225-4B 15 JZQ650 20.85 Ф2.0×14 Ф2000 14000 11-16 2.2-7.4 5 YCT-250-4A 18.5 JZQ750 23.2 Ф2.2×12 Ф2200 12000 12-17 2.2-7.4 5 YCT-250-4B 22 JZQ750 30.3 Ф2.2×14 Ф2200 14000 14-20 2.2-7.4 5 YCT-250-4B 22 JZQ750 32.23 Ф2.4×18 Ф2400 18000 21-31 2.2-7.4 4 YCT-280-4A 30 JZQ850 45 Ф2.4×20 Ф2400 20000 23-34 2.2-7.4 4 YCT-315-4A 37 JZQ850 54 Ф2.4×22 Ф2400 22000 26-38 2.2-7.4 4 YCT-315-4A 37 JZQ850 58 Ф2.6×20 Ф2600 20000 28-40 2.2-7.4 4 YCT-315-4B 45 ZQ100 60.5 Ф2.6×24 Ф2600 24000 33-48 2.2-7.4 4 YCT-315-4B 45 ZQ100 72.7 Ф3.0×20 Ф3000 20000 35-54 8.4-3.85 4 YCT-355-4A 55 ZL100 86 Ф3.0×25 Ф3000 25000 46-64 8.4-3.85 4 YCT-355-4B 75 ZL100 96 Ф3.0×28 Ф3000 28000 52-74 8.4-3.85 4 YCT-355-4B 75 ZL100 122 Ф3.2×25 Ф3200 25000 60-80 2.4-7.6 4 YCT-355-4C 90 ZL115 119 江苏鹏飞集团股份有限公司是日产8000吨新型干法回转窑水泥生产线机械成套设备的生产出口基地、商务部批准的国标工程总承包商，主要产品球磨机、回转窑、辊压机、烘干机、立式磨、陶瓷球磨机及水泥生产线成套设备畅销国内外,。江苏鹏飞集团积累了丰富的生产、调试、安装经验，并结合用户实际使用中的不同工况条件、不同工艺要求，产品更加成熟可靠，运行稳定，故障率低。 鹏飞产品严格按国家和行业标准制造，质量过硬；鹏飞集团服务完善及时，诚实守信。贪图便宜选择廉价、不成孰的产品，将带来大量故障、频繁的停机维修，其患无穷！选择鹏飞，永不后悔！ 江苏鹏飞集团为全球用户提供长久技术支持和配件供应，精心制造鹏飞回转窑大齿轮、鹏飞回转窑小齿轮、鹏飞回转窑托轮，回转窑合金衬瓦、回转窑轮带，鹏飞球磨机大齿轮，鹏飞球磨机小齿轮等全部鹏飞回转窑配件、鹏飞球磨机配件、鹏飞棒磨机配件。服务专线：139-1285-1990....
鹏飞红土烘干窑回转烘干机，专门针对红土镍矿原矿的特点进行了优化改进，用于红土镍矿的烘干。其结构新颖独创，性能优越，是传统回转烘干机的更新换代产品。 鹏飞红土镍矿烘干窑优点在于： 1、技术含量高，系统热效率高，比传统回转烘干机产量提高90%以上。 2、内部采用新型扬料装置专利技术，可将物料扬料率提高到35-38%；大水份物料（一般指初水份30%以上）可直接进烘干机烘干。 3、采用双重软密封装置结构合理，漏风率少、热效率高。 4、大齿圈与筒体采用切向弹簧板联接，传动可靠安全，大小齿轮啮合良好。 5、采用计算机辅助优化设计，托轮、挡轮、传动装置结构合理，基建投资省。 6、工艺流程可选择逆流或顺流，烘干物料适应性强，尤其适应于像红土镍矿这种高水份、低密度、有粘性的物料烘干。 7、配套设备齐全，选型方便、快捷，自行研制配套的烘干机自动微机检测控制系统对烘干机工艺参数进行在线优化调整、系统热效率高达95%。 江苏鹏飞集团股份有限公司是日产8000吨新型干法回转窑水泥生产线机械成套设备的生产出口基地、商务部批准的国标工程总承包商，主要产品球磨机、回转窑、辊压机、烘干机、立式磨、陶瓷球磨机及水泥生产线成套设备畅销国内外,近年鹏飞集团新开发生产的镍焙烧回转窑镍还原回转窑、石灰回转窑等产品也迅速赢得用户信任，福建顶新、浙江青山、山东临沂、广东广青等用户采用鹏飞镍焙烧回转窑镍还原回转窑已经成功投产，取得巨大的经济效益。到2011年底，江苏鹏飞集团制造中的红土镍矿回转窑和用户已投产或安装中的各种规格镍矿回转窑总量已达50多台，已经积累了丰富的镍矿回转窑生产、调试、安装经验，并结合用户实际使用中的不同工况条件、不同工艺要求，对红土镍矿回转窑进行了多处改进，与初期产品相比，更加成熟可靠，运行稳定，故障率低。 鹏飞产品严格按国家和行业标准制造，质量过硬；鹏飞集团服务完善及时，诚实守信。红土镍矿回转窑－矿热炉生产线投资大，主机设备价值大、设计使用寿命长，贪图便宜选择廉价、不成孰的产品，将带来大量故障、频繁的停机维修，其患无穷！选择鹏飞，永不后悔！ 鹏飞镍矿回转窑和红土烘干窑近期主要用户： 序号 用户名称 设备名称 设备规格 设计能力t/h 数量 1 福建鼎信实业有限公司 回转窑 Φ4.4×100m 35～45 3台 2 江苏康阳国际贸易有限公司 回转窑 Φ4.4×100m 35～45 2台 烘干机 Φ4.3×33.5m 90～108 2台 3 广东广青金属科技有限公司 回转窑 Φ4.4×100m 35～45 4台 烘干机 Φ5×40m 155～180 4台 4 广西北海诚德镍业有限公司 回转窑 Φ5.2×118m 80～90 2台 5 山东汇祥贸易有限公司 回转窑 Φ4.85×75m 51～57 3台 不同的红土镍矿烘干窑、红土镍矿还原回转窑处理工艺的投资费用及工艺操作难度不同，对整个镍铁冶炼工艺综合能耗及产品质量的影响也有所不同，给用户带来的经济效益也完全不同。在红土镍矿冶炼行业竞争日趋剧烈的今天，微小的效益差异都会决定企业的存亡，选择何种红土镍矿烘干窑、红土镍矿还原回转窑，以及矿热炉的物料装入方式显得极为重要。在此方面，江苏鹏飞集团投入大量技术人员研究了所有红土镍矿烘干窑、红土镍矿还原回转窑用户的现场使用情况，改进设备、优化工艺，已经取得重大成果。 江苏鹏飞集团最新红土镍矿烘干窑、红土镍矿还原回转窑——矿热炉工艺方案垂询：13912851990，jspengfei@163.com....
φ3.0×25m烘干机 一、技术参数 1、筒体内径：φ3.0m 2、筒体长度：25m 3、生产能力：≈24t/h（以初水份25%，终水份8%的褐煤计算） 4、斜度：4% 5、支承数：2档 6、转速：8.4-3.85r/min 7、电机：型号YCT355-4B功率75kW转速1320-600r/min 8、减速机：型号ZL100-22.4-Ⅱ中心距1000速比22.4 9、设备重量：89t 二、主要零部件材质： 1、筒体 Q235-B 2、轮带 ZG45 3、大齿轮 ZG45 4、托轮 ZG45 5、托轮轴 45钢锻件 6、小齿轮 40Cr 7、电机 YCT355-4B 8、减速机 ZL100-22.4-Ⅱ 三、供货范围 1、筒体部分 1只 2、大齿轮 1套 3、支承装置 2套 4、挡轮装置 1套 5、传动装置 1套 6、地脚螺栓 1套 江苏鹏飞集团股份有限公司是日产8000吨新型干法回转窑水泥生产线机械成套设备的生产出口基地、商务部批准的国标工程总承包商，主要产品球磨机、回转窑、辊压机、烘干机、立式磨、陶瓷球磨机及水泥生产线成套设备畅销国内外,。江苏鹏飞集团积累了丰富的生产、调试、安装经验，并结合用户实际使用中的不同工况条件、不同工艺要求，产品更加成熟可靠，运行稳定，故障率低。 鹏飞产品严格按国家和行业标准制造，质量过硬；鹏飞集团服务完善及时，诚实守信。贪图便宜选择廉价、不成孰的产品，将带来大量故障、频繁的停机维修，其患无穷！选择鹏飞，永不后悔！....
φ3.6×32m烘干机 一、技术参数及性能 1、规格：φ3.6×32m 2、生产能力：≥106t/h（湿矿渣） 3、物料初水份≤15%物料终水份≤1% 4、筒体斜度：3% 5、筒体转速：3r/min 6、支座数2挡 7、密封型式：鱼鳞片弹性板密封 8、烘干方式：顺流 9、最高进气温度：700-800℃ 10、出口烟气温度：120-130℃（由工艺定） 11、扬料板型式：升举式（分体） 12、挡轮型式：机械挡轮 13、每档托轮装置冷却水用量：2m3/h 14、电机型号：Y355M2-6185KW 额定转速1000r/min 额定电压380V 15、减速机型号：JH400-SW-25 16、设备重量248t 二、主要材质部件 （一）回转部分 1、筒体材质Q235-B1件 2、滚圈材质ZG45HB>1802只 3、大齿圈材质ZG45HB>2001只 4、扬料板（抄板）Q235-A1套 （二）支承装置 1、托轮支承部分（一组） 托轮ZG340-640HB>1902只 托轮轴45#HB>2102根 托轮轴承座组合件1件 2、挡托轮支承部分（一组） 托轮ZG340-640HB>1902只 托轮轴45#HB>2102根 挡轮ZG340-640HB>1901只 挡轮轴45#HB>2102根 挡托轮轴承座组合件1件 （三）小齿轮部分 1、小齿轮40CrHB>207-2691只 2、小齿轮轴45#HB>217-2651根 3、小齿轮轴承座组合件1套 （四）、传动装置 1、电机：Y355M2-6185KW1台 2、减速机：JH400-SW-251台 3、联轴器组合件1套 4、传动装置底座组合件1件 （五）进料装置（含密封1Cr18Ni9Ti）Q235-A1套 （六）出料装置（含密封1Cr18Ni9Ti）Q235-A1套 （七）大齿轮罩组合件1件 三、供货范围 回转部分1套 大齿轮罩1件 进料装置（含密封）：1套 出料装置（含密封）：1套 托轮支承装置1件 带挡轮托轮支承装置1件 传动装置：1套 电机1台减速机1台联轴器1套 电机、减速机底座1套 小齿轮装置：1套 小齿轮1只小齿轮轴1根 小齿轮轴承座1套 地脚螺栓1套 江苏鹏飞集团股份有限公司是日产8000吨新型干法回转窑水泥生产线机械成套设备的生产出口基地、商务部批准的国标工程总承包商，主要产品球磨机、回转窑、辊压机、烘干机、立式磨、陶瓷球磨机及水泥生产线成套设备畅销国内外,。江苏鹏飞集团积累了丰富的生产、调试、安装经验，并结合用户实际使用中的不同工况条件、不同工艺要求，产品更加成熟可靠，运行稳定，故障率低。 鹏飞产品严格按国家和行业标准制造，质量过硬；鹏飞集团服务完善及时，诚实守信。贪图便宜选择廉价、不成孰的产品，将带来大量故障、频繁的停机维修，其患无穷！选择鹏飞，永不后悔！....
