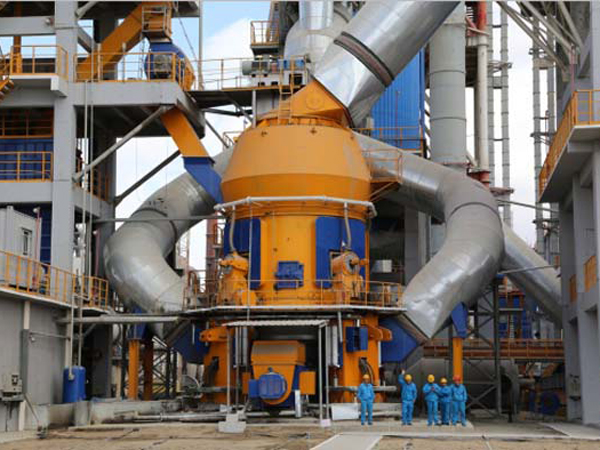

鹏飞HRM立式磨立式磨煤机结构、性能特点和主要参数

磨辊是立式磨重要的研磨部件，HRM型立式媒磨采用弧形衬板和轮胎形辊套，辊套为对称结构，在磨损到一定程度后可翻面使用，延长其使用寿命。磨辊轴承采用新型机械密封装置，既提高了密封可靠性，同时因不需要密封风机而减少了磨内含氧量，降低了磨内爆炸的可能性。

一般立式磨的磨辊轴承采用油脂润滑，但由于原煤水分较大，为了提高烘干能力，磨腔内气体温度一般高达100多度，操作不当易造成磨辊轴承温度过高，导致润滑脂蒸发变质影响轴承寿命。因此，HRM煤粉立式磨已采用磨辊稀油强制润滑、冷却，大大增加了轴承使用寿命（一般可提高2.5倍以上）。

立式磨煤机加压及限位装置

HRM煤粉立式磨抬辊操作和限位装置可以使磨机空载启动。启动前无需在磨盘上布料，避免开机难的烦恼。此外由于磨辊和磨盘之间的间隙可调，使得既能保持稳定的料层厚度，提高粉磨效率，又能保证磨辊和磨盘不直接接触，磨机振动值大幅降低，所以HRM煤粉立式磨更适用于粉磨劣质煤或无烟煤。

立式磨煤机分离器（选粉机）

新型HRM煤粉立式磨则采用了先进的动静态组合式分离器。动态分离器，是指电机带动一个高速旋转的转子，转子的叶片与粗颗粒撞击，给物料以较大的线速度，产生较大的离心力，使其进行分离，。该分离器外侧有导向叶片，中间是变频可调速的笼型转子，下部设有集料斗，有助于没有通过选粉机的不合格煤粉重新落回磨盘粉磨。该分离器分级效率高，调节余地大，选粉细度可达0.08mm筛余2%以下，可满足水泥生产线大多数劣质煤或无烟煤粉磨的细度要求。

鹏飞HRM煤粉立式磨的性能特点

粉磨效率高，粉磨能耗低。粉磨电耗与同规模产量的传统风扫球磨机相比，节电20～40％，特别在原煤水分较大的情况下，节电幅度更大。

烘干能力大。立式煤磨采用风扫式操作，通过调节入磨风温和风量，可粉磨烘干水分高达20％的原煤，特别在水泥生产线上，煤磨的烘干热源一般来自蓖冷机废气（约200℃），采用风扫球磨机烘干能力有限，而采用立式煤磨则可以用大风量来解决其高水分烘干的要求。

入磨物料粒度大，可达磨辊直径的 5％。一般用于2500t/d～6000t/d熟料生产线的煤磨，入料粒度可达50～80㎜。

粉磨可控性能好。物料在立式磨内停留时间仅0.5～2分钟，磨内的合格产品能及时分离出来，避免了过粉磨现象。产品细度可通过调节动静态分离器转子转速来控制，转速越高，细度越细，煤粉细度可达R0.08≤2%。且细度稳定，粒度均齐，有利于煤粉燃烧，非常适用于粉磨劣质煤和无烟煤。

立式磨煤机系统工艺流程简单、占地面积小、建筑面积小，可露天布置。立式磨集破碎、粉磨、烘干、选粉、输送五道工序于一体，工艺简单、布局紧凑、占地面积约为球磨系统的60～70％，建筑面积约为球磨系统的50～60％。

噪音低、扬尘少，操作环境清洁。立式磨的噪音仅为80～85dB（A声级），比球磨机低20～25dB（A声级），系统在负压下工作，无粉尘飞扬，操作环境清洁。

研磨体消耗少，寿命长，运转率高。由于HRM型立式磨设置了限位装置，立式磨辊套与衬板之间不会直接接触，磨机振动幅度小，研磨体寿命长，运转率高。

HRM煤粉立式磨规格及技术参数
