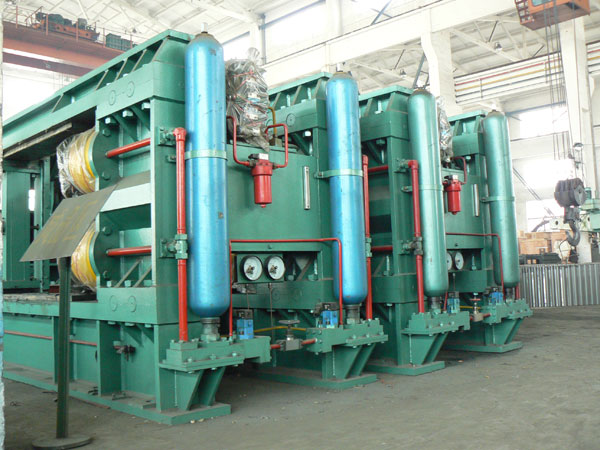

PFG160-140型鹏飞辊压机

一、      技术参数

1、设备名称       PFG160-140型辊压机

2、用途           用于粉碎水泥熟料

3、数量           1台

4、物料名称       水泥熟料等

5、综合水份       ≤1-1.5%

6、入料粒度       Dmax≤60mm

7、平均入料粒度   D平均≤25mm

8、出料粒度       0.08mm占22%~30%

9、生产能力       600-720t/h

10、工作制度      连续

11、供电方式      电压~10KV

                 电机型号YR5603-4

12、布置方式      室内电机功率2×1120KW

13、辊子直径      1600mm

14、辊子宽度      1400mm

15、线速度        1.47m/s

16、最大单位辊宽破碎力70KN/cm2

17、配V型选粉机：V-XY6817

二、供货范围

1、主机：包括主机架轴系、进料装置、扭矩支撑、液压系统、润滑系统；

2、主传动部分：包括电动机、减速机、联轴节、底座；

3、其它：包括电机、辊压机控制柜、地脚螺栓、冷却装置、液压储能器充气工具一套、耐磨补焊焊条10Kg、随机专用工具等。详细供货范围以总图为准。

三、制造标准及技术要求

   1、辊子主体为42CrMo，加工正火热处理，硬度达HB220~260，主轴表面堆焊有耐磨材料，主轴采用中空冷却水冷却。

2、机架结构由上下横梁及左右立柱组成，由承载销加高强度螺栓组联接为一整体框架焊接结构，主机架材料主要为Q235钢板。

3、主机架焊接后应做整体消除应力处理。

4、为保障辊压机安全稳定运行，辊面磨损低，挤压效果好，严防铁块合金等异物进入。

5、主轴轴承设有热电偶监测轴承温度。

6、辊子主轴正火处理并经超声探伤检验。

7、辊压机涂漆均匀，色调一致，无流畅现象滴挂现象；

8、辊压机控制柜可配有中央集中控制接口，控制柜PLC为西门子公司产品；

9、挤压机座应符合JC/T845-1999行业标准。
